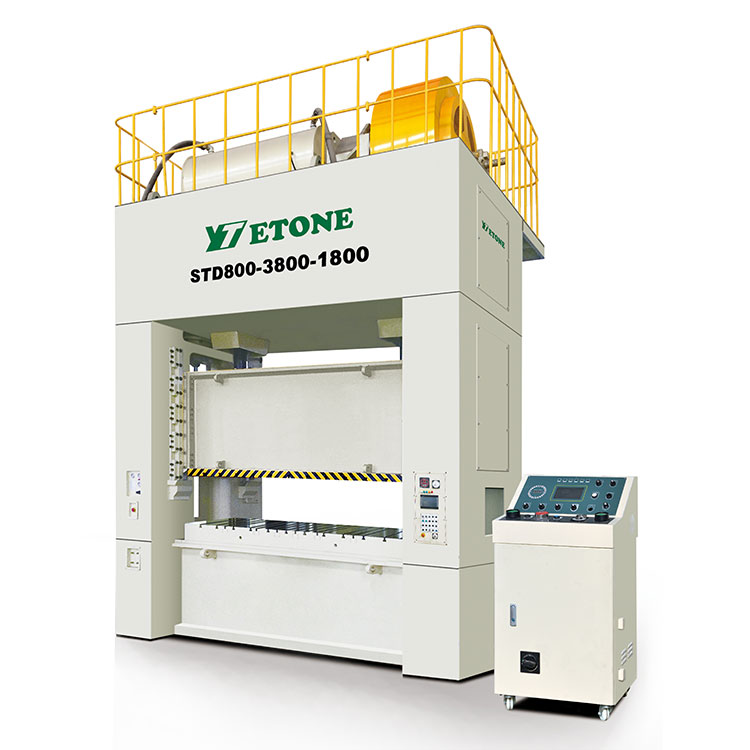

Мощна преса с двойна манивела
1. Въведение в пресата с двойна манивела:
Капацитетът на серията STD е 250 тона, 300 тона, 400 тона и 500 тона. Те са колянова преса, H рамкова преса, права страна с двойна манивела, прецизна машина за щамповане.
2. Характеристики на захранващата преса с двойна манивела:
◉ Лесна работа, хуманизиран дизайн на системата за управление.
◉ Режим на непрекъснато и интензивно движение, отговарящ на различни оперативни изисквания.
◉ Голям размер подпора и плъзгаща зона с разумно разгръщане на T слот се адаптират към различни видове монтаж на инструмент.
◉ Импортираният PLC, съчетан с внесения гърбичен превключвател, осигурява мощна и програмируема по всяко време функция, запазвайки достатъчно място за разширяване.
◉ Лесно регулиране на височината на матрицата. Лесно и бързо електрическо или ръчно регулиращо устройство, точността на отчитане е до 0,1 мм.
◉ Цифровият индикатор за височина на матрицата отразява височината на матрицата по всяко време.
◉ Електронният дисплей за ъгъла на коляновия вал показва местоположението на движение по всяко време, очевидно за наблюдение на неговата позиция.
◉ Конфигурацията на честотния двигател ви позволява да променяте скоростта на хода по всяко време, за да се адаптирате към различните изисквания на процеса на щамповане.
◉ Централизираното смазочно устройство осигурява навременното смазване на всички движещи се части, намалява износването на машината и удължава нейния експлоатационен живот.
◉ Функцията за движение на плъзгача с инструкции може да направи всички онлайн преси свързани гладко.
◉ Устройството за издухване на въздух автоматично издухва отпадъците от детайла, защитавайки безопасността на матрицата, както и подобрявайки ефективността на производството.
◉ Функцията за откриване на пропускане на подаване ще напомни за ненормална ситуация и бързо ще спре пресата, за да защити безопасността на мухъл, намалявайки отпадъците.
◉ Електромагнитният брояч на ходовете и предварително зададен брояч правят управлението на производството ви по-удобно.
◉ При липса на мощност на двигателя или при ниска скорост на въртене, плъзгачът автоматично ще спре да се движи
◉ Долното пневматично устройство за избиване на инструмента и горното механично устройство за избиване на инструмента правят изхвърлянето на част лесно реализирано.
◉ При износване на съединителя се появява автоматична аларма за спиране на пресата
◉ Изключително висок афинитет към заобикалящото автоматично оборудване позволява безпилотна работа, значително повишена работна ефективност.
3. Параметър за пресоване с двойна манивела
|
|
STD-400 |
STD-500 |
STD-600 |
STD-800 |
||||||||
Модел |
|
SТип |
HТип |
SТип |
HТип |
SТип |
|
HТип |
SТип |
|
HТип |
||
Тонаж |
тон |
400 |
500 |
600 |
800 |
||||||||
Номинална точка на тонажа |
мм |
13 |
7 |
13 |
7 |
13 |
9 |
13 |
9 |
||||
Дължина на хода |
мм |
400 |
300 |
400 |
300 |
400 |
300 |
400 |
250 |
||||
Брой удари |
spm |
15-30 |
30---60 |
15-30 |
30-60 |
15--30 |
25--50 |
15-30 |
25--50 |
||||
Максимална височина на матрицата |
spm |
600 |
650 |
650 |
700 |
650 |
700 |
700 |
700 |
||||
Плъзгач за регулиране на силата на звука |
мм |
150 |
200 |
200 |
200 |
||||||||
Размер на горната маса |
мм |
2800x1300 |
3100x1400 |
3600x1400 |
3600x1600 |
||||||||
По-нисък размер на масата |
мм |
2800x1400 |
3100x1500 |
3600x1500 |
3800x1800 |
||||||||
Странично отваряне |
мм |
850x600 |
950x650 |
1000x700 |
1000x800 |
||||||||
Капацитет на възглавницата на матрицата |
мм |
60 |
70 |
|
80 |
|
|
80 |
|
