Високоскоростна мощна преса
Серията APJ е високоскоростни двумаянови преси, предназначени за ламинирани ротори и статори на електрически двигатели. Той поддържа стабилна и ефективна функция за щамповане на голям размер на статора и ротора, ламиниране за генераторен двигател и индустриален двигател. Той е специално за производството на електродвигател за домакински уреди, мотор за електрически инструменти, мотор на вентилатора, автомотор, помпен двигател, безчетков двигател с постоянен ток, DC мотор и др.
2. Характеристики на високоскоростната преса за щамповане
1. Висока твърдост
Висока твърдост, висока прецизност на рамката, заварена от стоманена плоча и след термична обработка, елиминира вътрешното напрежение на леглото.
2. Център за баланс на тежестта
Предавателният център и центърът на цялата машина обикновено са еднакви, за да се гарантира точността и стабилността на щамповането.
3. Операционна стабилност и безопасност
Устройствата за съединител/спирачка са силно чувствителни, високоскоростна прецизна преса за ламиниране, съчетана с международни горни двойни електромагнитни клапани и устройства за защита от претоварване, за да се гарантира точността и безопасността на работата и спирането на плъзгача.
Механизмът за регулиране на плъзгача има висока прецизност, а регулиращото производство е по-безопасно и по-бързо.
4. Висока прецизност
Коляновият вал, зъбното колело, валът на зъбното колело и други фрикционни части се втвърдяват и термично обработват преди шлайфане. Те имат висока устойчивост на износване и баланс, стабилна работа и гарантират качеството и живота на поансона.
5. Високоскоростна прецизна преса за ламиниране Автоматизация за обработка
Може да се комбинира с всеки автоматичен механизъм за подаване за автоматизиране на производството, намаляване на разходите и подобряване на ефективността.
|
|

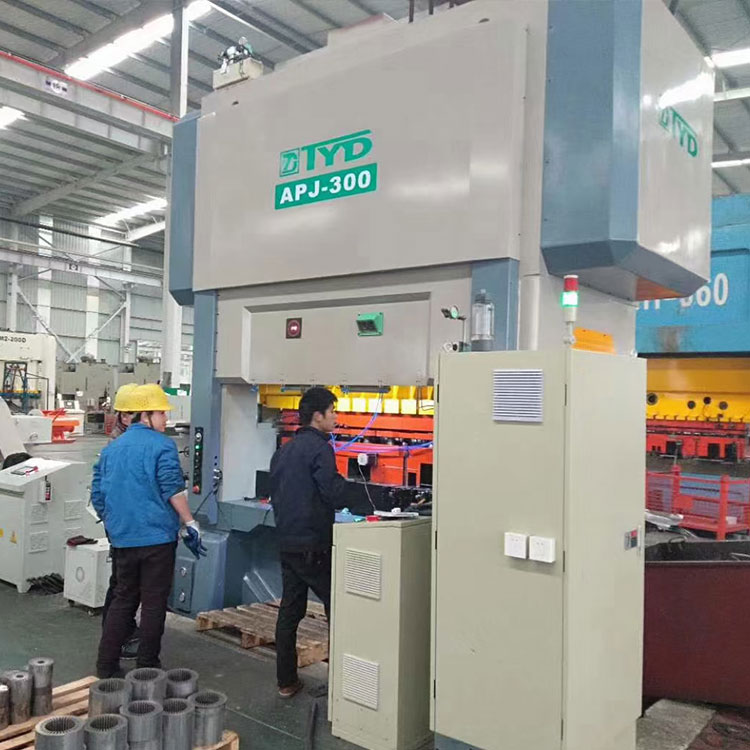

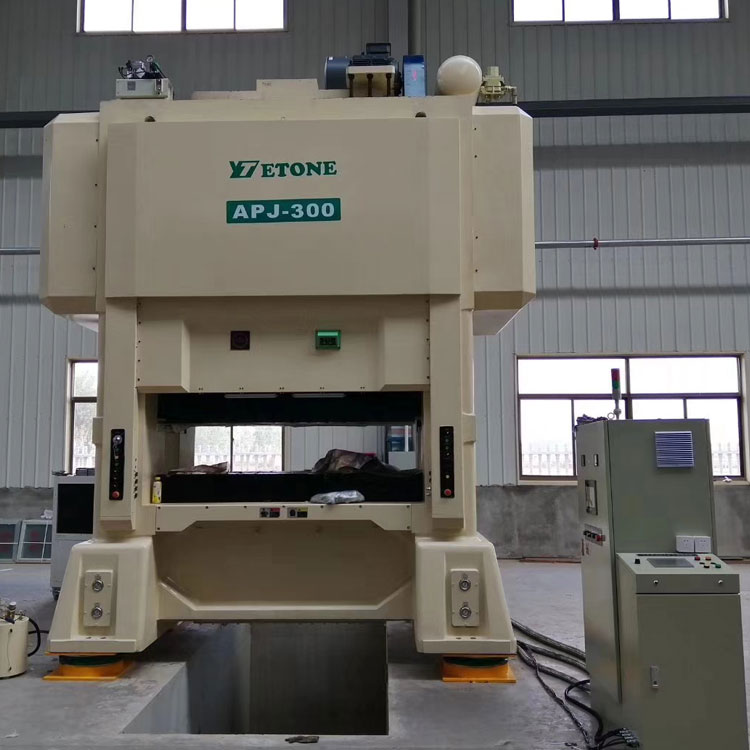

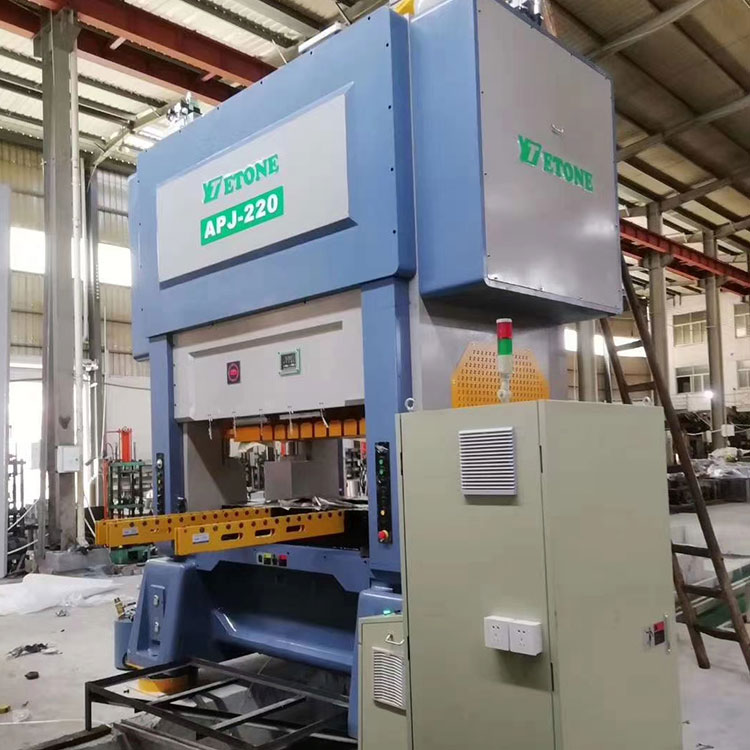

APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Тонаж |
тон |
220 |
300 |
350 |
400 |
450 |
Пътуване |
мм |
30 |
30 |
30 |
30-50 |
30-50 |
Брой удари в минута |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
По-нисък размер на масата |
мм |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Заглушаваща дупка |
мм |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Зона на плъзгащи се блокове |
мм |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Ход за регулиране на височината на матрицата |
мм |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Мотор за регулиране на височината на матрицата |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Височина на линията за подаване |
мм |
200土50 |
210土50 |
210£«50 |
220土50 |
270土50 |
Главен двигател |
kw |
45 |
55 |
55 |
75 |
75 |
3. Машина Стандартни аксесоари
1 Система за смазване: нанесете масло под високо налягане от центъра на коляновия вал(Япония SHOWA)
2 PLC система за управление: осигуряват сигнали за рязане
3 Лагер: NSK Япония
4 Маслен пулверизатор: SMC Japan
5 Въздушен превключвател и контактор: Schnede Франция
6 Уплътнение: NOK Япония
7 Проектиране на системата за автоматично балансиране
8 Електронна система за регулиране на плъзгача
9 Операционна маса T-Mobile
10 Хидравлично заключващо устройство за плъзгане
11 Детектор за края на материала
12 инвертор:
13 Електрически клапан на съединителя
14 Структура на съединителя: (OMPI Италия)
15 Реле: Omron
16 Показване на ъгъл и скорост: TOYO
17 Шарнир с въздушно налягане: ARK Korea
18 Колянов вал: SNCM8, Наръчник за шлайфане: AKS Япония
19 Авто-термично балансиране в позиция на рам/плъзгач
20 Детектор за пропуснато подаване
21 Кутия за инструменти с машинно транспортиране 1
4.Стандартни аксесоари:
1 високоскоростно подаващо устройство (избор на ширина: 150/200/300/400)
Размотач с 2 глави
3 Преса със S примка (Избор на ширина: 200/300/400)
4 Автоматично масло устройство да умре
5 Auto Power Die система за спасяване:
6 Die Arm система: 2 бр
7 Антивибрационна система
8 Контролер на улея:
9 Система за монтаж на електромагнитен клапан: 10 бр
5.Допълнителни аксесоари
1. Детектор за мъртви отдолу
2. Устройство за бързо затягане на матрицата
3. Предпазна врата
4. Други
