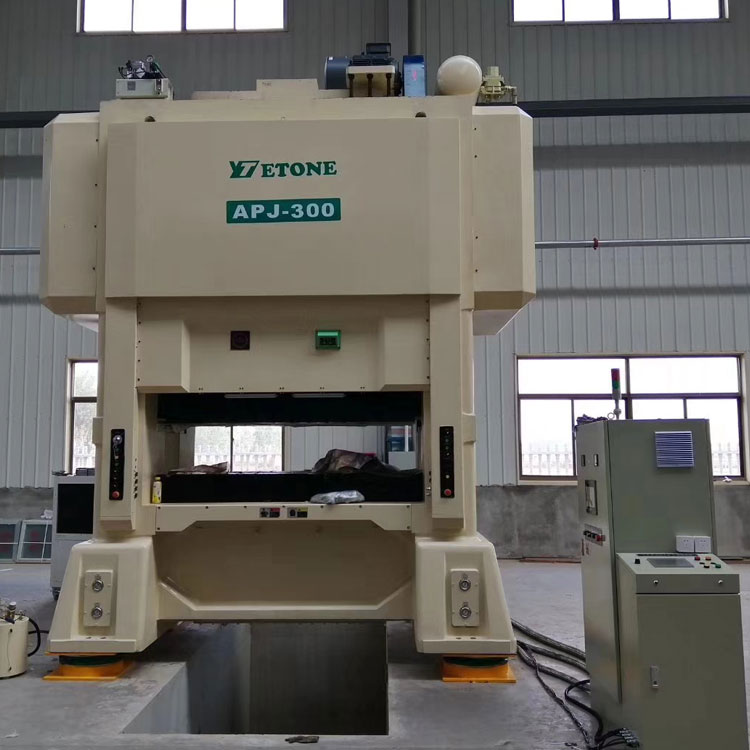

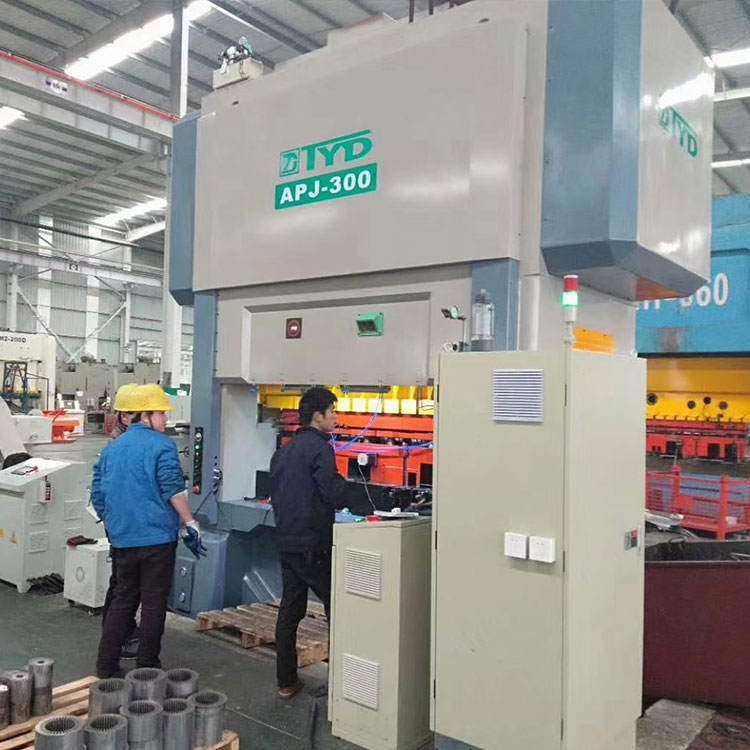

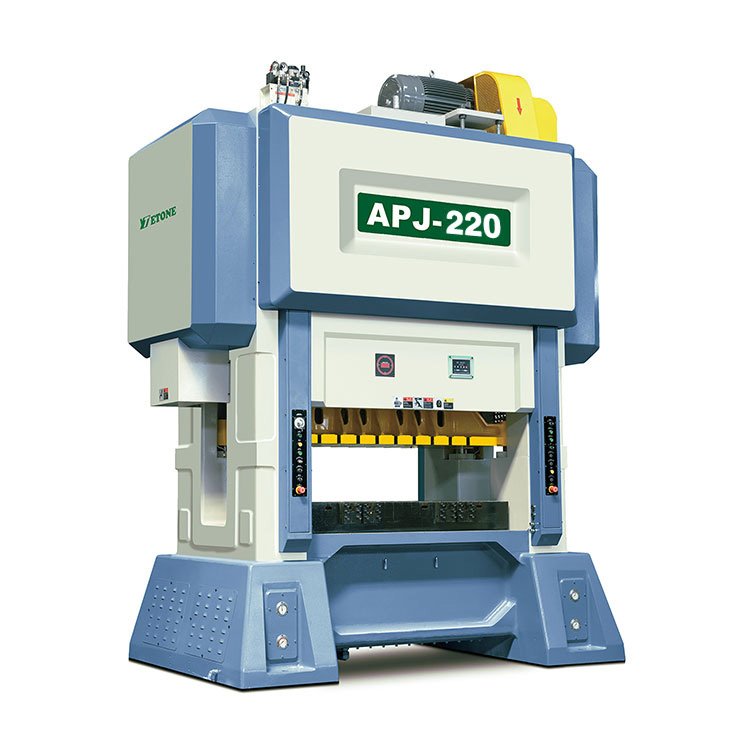

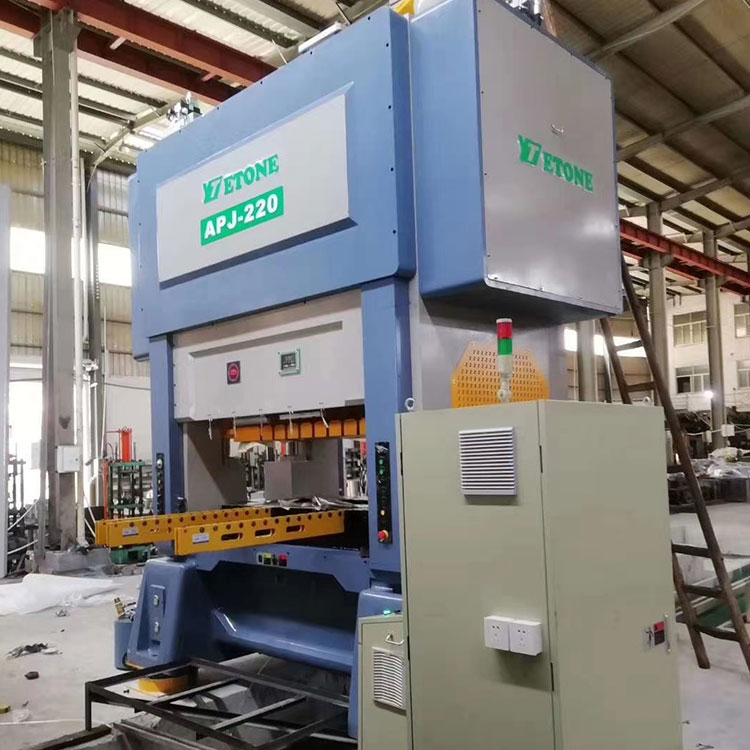

Силова преса за ламиниране
Силова преса за ламиниране, високоскоростна преса за ламиниране, предназначена за ламинирани ротори и статори на електродвигатели. Той е с висока скорост, висока прецизност, смяна на типа на предавката, осигурява се подаване на гърбица с индексираща ролка за различна стъпка на подаване.
Напълно облекчена на напрежението чугунена рамка под хидравлично предварително напрегната конструкция на пръта осигурява високоскоростна прецизност и твърдост на ламиниране.
2. Параметър на продукта
Ефективност и бързина - В сравнение със скоростта на ръчно щамповане, един работник може да види три удара (най-основния). Подреденост и красота - продуктите, направени чрез автоматично ламиниране, са спретнати и красиви в сравнение с ръчното ламиниране
|
|
APJ-220 |
APJ-300 |
APJ-350 |
APJ-400 |
APJ-450 |
Тонаж |
тон |
220 |
300 |
350 |
400 |
450 |
Пътуване |
мм |
30 |
30 |
30 |
30-50 |
30-50 |
Брой удари в минута |
s.p.m |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
По-нисък размер на масата |
мм |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Заглушаваща дупка |
мм |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Зона на плъзгащи се блокове |
мм |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Ход за регулиране на височината на матрицата |
мм |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Мотор за регулиране на височината на матрицата |
kw |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Височина на линията за подаване |
мм |
200土50 |
210土50 |
210£«50 |
220土50 |
270土50 |
Главен двигател |
kw |
45 |
55 |
55 |
75 |
75 |
3. Машина Стандартни аксесоари
1 Система за смазване: нанесете масло под високо налягане от центъра на коляновия вал(Япония SHOWA)
2 PLC система за управление: осигуряват сигнали за рязане
3 Лагер: NSK Япония
4 Маслен пулверизатор: SMC Japan
5 Въздушен превключвател и контактор: Schnede Франция
6 Уплътнение: NOK Япония
7 Проектиране на системата за автоматично балансиране
8 Електронна система за регулиране на плъзгача
9 Операционна маса T-Mobile
10 Хидравлично заключващо устройство за плъзгане
11 Детектор за края на материала
12 инвертор:
13 Електрически клапан на съединителя
14 Структура на съединителя: (OMPI Италия)
15 Реле: Omron
16 Показване на ъгъл и скорост: TOYO
17 Шарнир с въздушно налягане: ARK Korea
18 Колянов вал: SNCM8, Наръчник за шлайфане: AKS Япония
19 Авто-термично балансиране в позиция на рам/плъзгач
20 Детектор за пропуснато подаване
21 Кутия за инструменти с машинно транспортиране 1
4.Стандартни аксесоари:
1 високоскоростно захранващо устройство
2 Размотач с двоен багажник
3 Изправител със S примка
4 Автоматично масло устройство да умре
5 Auto Power Die система за спасяване:
6 Die Arm система: 2 бр
7 Антивибрационна система
8 Контролер на улея:
9 Система за монтаж на електромагнитен клапан: 10 бр
5. Допълнителни аксесоари
1. Детектор за мъртви отдолу
2. Устройство за бързо затягане на матрицата
3. Предпазна врата
4. Други
Хост устройство напред/назад
Хидравлично устройство за плъзгане
Машина за цикъл на охлаждане на смазочното масло
Италианска OMPI интегрирана спирачка със съединител
Самостоятелна електрическа контролна кутия
Работна кутия
Работна лампа
Управление за преобразуване на честота на главния двигател
